卧式油罐设计制造和安装概要

1、产品范围和标准：

1.1 依据《卧式油罐》R11、R112图集设计，应用于工业油库和加油站等燃料油；

1.2 范围：压力为常压，温度为-19℃~200℃ 介质为燃料油（柴油、汽油等）;

1.3《钢制压力容器》GB 150-1998 《钢制焊接常压容器》 JB/T 4735-1997;

1.4《钢制压力容器焊接规程》JB/T 4709-2000 《压力容器无损检测》 JB 4730-94。

2、油罐主要类型：

2.1 供油系统流程见图表;

2.2 地上卧式油罐和埋地卧式油罐：5~100 M3加工制造图，安装图、基本参数图表;

2.3埋地卧式油罐操作井图、油罐接管焊接型式图、卧式油罐内部斜梯图。

3、油罐容器的确定：

总容积量应根据运输方式和供油周期等因素确定，火车船舶运输，不小于20～30天最大消耗量；汽车运输不小于5～10天最大消耗量；管道输送不小于3～5天最大消耗量。办公建筑，燃油设备的日运行时间取12～16小时；高档住宅宾馆建筑，日运行时间取16～24小时。

4、现场安装：

4.1油罐埋地顶部覆土厚度应不小于0.5m。周围回填干净沙子或细土，厚度应不小于0.3m；

4.2油罐操作平台梯子选用单位统一考虑,埋地操作井是为埋地卧式油罐设计，两者配套适用；

4.3对地下水位高的地区，选用者应对埋地卧式油罐采取锚固防浮措施；

4.4油罐可用于重质燃油，加热器另行设计;埋地罐物料出口安装底阀和连接等选用者考虑；

4.5应用避雷、防静电、消防措施，内防腐应根据贮存介质确定，外壁防腐根据埋罐土质确定；

4.6通气管管口应高出地面4m及以上，通气管的公称直径应不小于50mm且应安装阻火器。

5、产品图例：

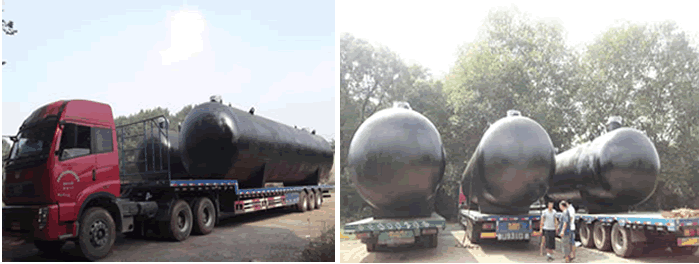

6、工厂产品发运：
