一、产品介绍：

    船用散装水泥罐，通称为船上散料水泥储罐、卧式水泥仓、卧式灰罐。属于船载散装水泥输送系统的重要组成部分，压力在0.6MPa以下，包括左封头、右封头、筒体、人孔、支腿、气口、进料口、出料口、阀体、压力表等组成。罐体顶部口直接与水泥厂供料软管连接，水泥自由流入罐体中，余气压经罐体顶部经除尘器排气口排出到大气。水泥罐船运系统可解决水泥运输成本和环境污染，综合成本降低约百分之二十，这将逐步成为水泥运输行业方向，广东西江流域、北江流域水泥运输船舶总吨大多在800-1500GT，目前在广东清远、肇庆、广州、佛山等地都一定的应用，散装水泥船已形成固定航线，为大气治理和成本降低具有现实作用。

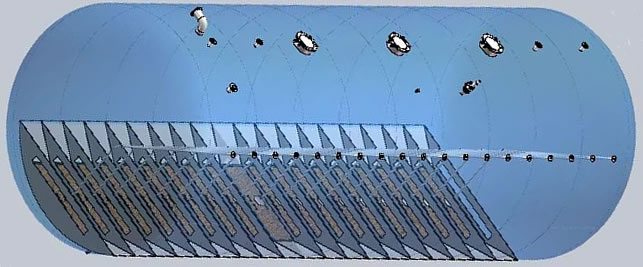

二、例图为船用散料水泥罐三维设计图:

三、执行标准和规则如下：

1、《内河船舶法定检验技术规则》（2019版）
    本篇明确规定外，船舶强度、结构、布置、结构尺寸、舾装、锅炉 和其他压力容器及其附件、主辅机械、轴系传动装置、管系、电气设备、机舱自动化、材料和焊接等尚应符合本局按规定程序认可和公布的中国船级社的有关规范的规定。
2、《钢质内河船舶建造规范》（2016版）
（1）采用单底单舷结构型式时，船长应不大于40m。
（2）货舱舱口宽度与船宽之比一般应不大于0.7。
（3）单个罐体长度一般不大于30m，且货舱的总长度应不小于船长的0.65倍。
（4）独立罐一般采用水平纵向布置方式，独立罐应由鞍座支持，或直接由船底实肋板支持。
（5）独立罐舱壁（或加强环）、支持构件（如有时）和船底实肋板应在同一平面内。采用鞍座支持时，独立罐的鞍座及其支持构件尚应参照；
（6）《钢质内河船舶建造规范》（2016） 第1篇 第14章 附录1进行强度校核。
（7）设计压力大于0.98MPa或工作温度大于220℃的压力容器阈件本体应为钢质或其他认可的材料制成。
（8）散装水泥罐上应装有下列安全附件：
①散装水泥罐进气口处应设置隔离阀。
②罐体上至少应设置两只安全阀，安全阀应具有可靠的防灰尘堵塞装置，并确保散装水泥罐内的压力升高不超过设计压力，安全阀的通径总和应不小于进气管的通径。
③罐体上至少设置一只压力表和一套超压报警装置。
《GB150.1-150.4-2011 压力容器》：
（1）超压泄放装量
本标准适用范围内的容器,在操作过程中有可能出现超压时,应按附录B的要求设置超压泄放装置。
（2）适用范围：
①容器在操作过程中可能出现超压时,应按本附录的要求配备超压泄放装置；
②本附录适用于容器上的泄放装置,包括安全阀、爆破片安全装置、安全阀与爆破片安全装置的组合装置。安装在容器连接管线上的泄放装置可参照本附录。
（3）安全阀
①安全阀适用于清洁、不含固体颗粒、黏度低的介质；
②安全阀不能单独用于压力快速增长的场合；
③安全阀不宜单独用于阀座与阀瓣密封面可能被介质粘连或介质可能生成结晶体的场合,但可以将爆破片安全装置串联在安全阀入口侧组合使用；
④安全阀的型式通常采用弹簧直接载荷式安全阀,阀型有全启式和微启式。全启式安全阀适用。于泄放气体、蒸气及液化气介质,微启式安全阀一般适用于泄放液体介质。也可采用自激式非直接载荷安全阀,即先导式安全阀；
⑤用于液体的安全阀公称通径至少为15mm；
⑥安全阀整定压力偏差不应超过±3%整定压力或±0.015MPa的较大值；
⑦安全阀相关技术要求应符合GB/T124。
罐体结构
罐体结构应满足《钢质内河船舶建造规范》（2016）第1篇 第8章 8.12.5和第2篇 第5章和/或《GB150.1-150.4-2011 压力容器》有关要求，重点关注以下要求：
（1）罐体按Ⅲ级压力容器设计，设计压力不得低 于最高工作压力（一般取1.05—1.1倍的工作压力）。安全阀的开启压力不得大于设计压力或1.1倍的工作压力。
（2）罐体强度应满足《钢质内河船舶建造规范》（2016）第2篇 第5章 5.6.1要求和/或《GB150.1-150.4-2011 压力容器》第3部分设计要求。
3、水泥罐安全附件
（1）水泥罐进气总管设置1个安全阀，安全阀的通径应不小于进气总管的通径；或进气总管上设置2个安全阀，安全阀的通径总和应不小于进气总管的通径。每个水泥罐进气支管设置隔离阀。
（2）每个罐体上至少应设置两只安全阀，安全阀 应具有可靠的防灰尘堵塞装置，并确保水泥罐内的压力升高不超过设计压力，设定值应为工作压力1.1倍，安全阀的通径总和应不小于进气支管的通径。
（3）每个罐体上至少设置一只压力表和一套超压报警装置。
（4）安全阀、压力表应经质量技术监督检测机构检定合格，并持有效的检定证明。
（5）管路检查外观应完好，法兰连接处螺栓全部上满，阀门完好，手柄（或阀盘）齐全。胶管无老化；作业期间，船岸连接软管绑扎固定良好；
（6）超压报警装置外观完好，压力设定值合理。
产品铭牌
罐体及附加设备应设置产品铭牌，铭牌应清晰可见，永久牢固。铭牌上应标明罐体的主要性能指标。
相关证书持有情况
（1）船用产品检验证书；
（2）特种设备检测机构颁发的特种设备制造监督检验证书。

四、成品交付图：

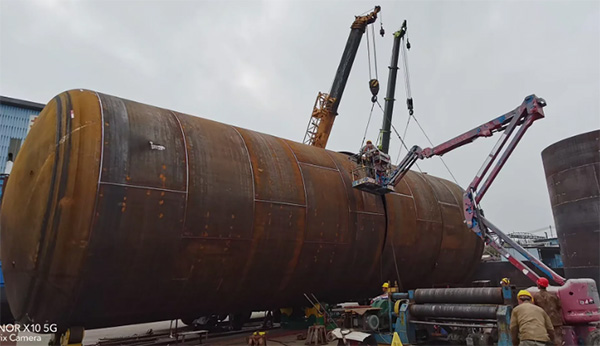

五、下图为我司广东盈海达船厂CCS船用水泥罐现场设计制造中：
